LR 10

Technische Daten

Modellvarianten:

LR 10 S, LR 10 M, LR 10 L

Etikettenbreite:

bis 100 mm S, bis 200 mm M, bis 300 mm L

Medienbreite:

20 bis 107 mm S, 55 bis 202 mm M, 55 bis 302 mm L

Spendegeschwindigkeit:

bis 50 m/min S, bis 50 m/min M, bis 40 m/min L

Versorgung:

110 bis 240 V

Ausführung:

rechts oder links

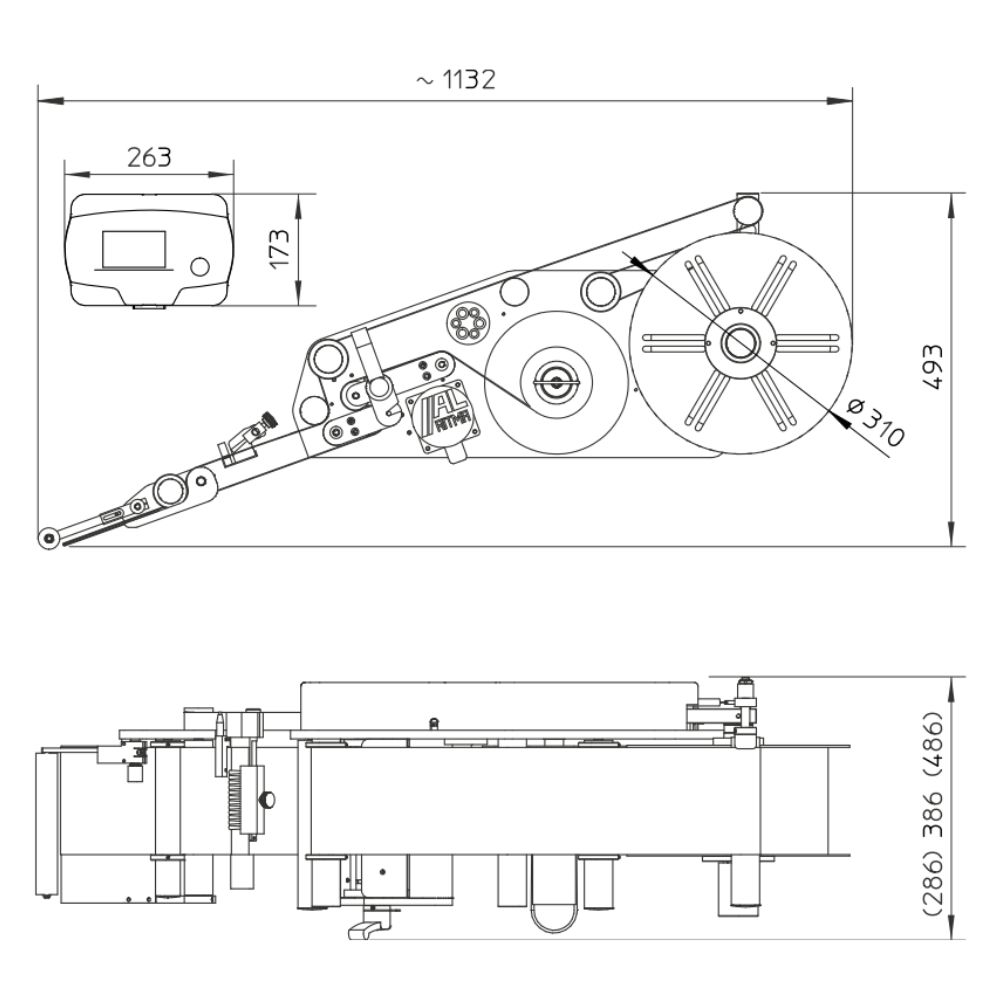

Abmessungen

Anwendungsvideo

LR 10 ist unser leistungsstarker automatischer Etikettenspender für die präzise Applikation vorgedruckter Selbstklebeetiketten bei höheren Takten. In den Varianten LR 10 S, LR 10 M und LR 10 L deckt er Etikettenbreiten bis 100, 200 oder 300 Millimeter ab und passt in anspruchsvolle Linienumgebungen. Der Etikettenspender löst das Etikett sauber vom Träger, stellt den Anfang definiert bereit und hält Takt und Qualität stabil an der Förderstrecke oder am Arbeitsplatz.

Der modulare Aufbau macht den LR 10 flexibel: Front, Rückseite, Seite, oben oder unten. Spendekanten, Führungen, Unwindeinheit und Ständer bilden die Basis. Sensoren für Papier, Folie und transparente Etiketten sorgen für sichere Auslösung. Über Ein und Ausgänge und optionalen Encoder wird das Aggregat schnell integriert. Die Touch Bedienung mit Formatverwaltung verkürzt Umrüstzeiten. Robust und wartungsfreundlich für Dauerbetrieb und Mehrschichtbetrieb.

Zubehör

Kontakt aufnehmen

VORTEILE VON LR 10



SCHNELL

Hohe Taktreserven bis zu 50 m/min mit stabiler Wiederholgenauigkeit.

0

FORMAT

Etikettenbreiten bis zu 100, 200 oder 300 mm in den Varianten S, M und L.



BEDIENUNG

Touch Bedienung mit Formatverwaltung für schnelle Umrüstungen.



ROBUST

IP54 Kopf und IP55 Steuerung für verlässlichen Mehrschichtbetrieb.

LR 10 Etikettierlösungen im Überblick

LÖSUNGEN

ANWENDUNGSBEISPIELE

VORDERSEITE

Der Etikettenspender appliziert das Etikett präzise auf die Vorderseite im Durchlauf. Er löst es sauber vom Träger, hält den Anfang definiert vor und übergibt es an der Frontfläche mit konstanter Spendelänge. Führungen und Sensorik sichern die wiederholgenaue Position auch bei wechselnden Formaten.

OBERSEITE

Für Deckel, Schalen und Kartonoberseiten stellt der Etikettenspender das Etikett mit definiertem Überstand bereit und übergibt es von oben auf das Produkt. Andrückrolle oder Bürste sorgen für sauberen Sitz, auch bei unterschiedlichen Höhen und wechselnden Formaten.

SEITENFLÄCHE

Seitliche Etikettierung erfolgt am laufenden Band mit Führungsleisten oder Seitenbändern für stabile Produktlage. Der Etikettenspender gibt das Etikett exakt an der Kante frei und erreicht so eine gleichbleibende Position bei konstantem Takt.

UNTERSEITE

Für die Unterseite wird das Produkt über eine geteilte Förderstrecke oder einen Durchlass geführt. Der Etikettenspender bringt das Etikett von unten auf und hält die Übergabe auch bei flachen oder leichten Artikeln sicher und sauber.

RÜCKSEITE

Auf der Rückseite appliziert der Etikettenspender das Etikett taktsynchron hinter dem Produkt. Höhenverstellung, Sensorik und definierte Spendelänge stellen sicher, dass die Platzierung auch bei Formatwechseln konstant bleibt.

LR 10 RÜCKSEITE

Rückseitenetikett im Durchlauf, der LR 10 bringt das Etikett exakt an und unterstützt stabile Prozesse in der Linie.

LR 10 VORDERSEITE

Frontetikett auf Behältern mit seitlicher Führung, der LR 10 sorgt für wiederholgenaue Platzierung bei höheren Leistungen.

LR 10 VORDERSEITE

Frontetikett in Linie auf geformten Flaschen, der LR 10 positioniert das Etikett präzise und hält den Takt stabil.

ZU UNSEREN KOMPLETTLÖSUNGEN

ZUBEHÖR

Spendekante

Für den LR 10 stehen Spendekanten für Vorderseite, Rückseite, Seite, oben und unten zur Verfügung; sie sichern sauberes Ablösen, definierten Überstand und stabile Position auch bei hohen Takten, optional mit Teflonbeschichtung und Andruckrolle.

Etikettensensor

Beim LR 10 wählbar als Gabelsensor, Ultraschallsensor für transparente Etiketten oder Kontrastsensor; das ermöglicht zuverlässige Lückenerkennung, konstante Spendelänge und schnelle Formatwechsel über gespeicherte Rezepte.

Produktsensor

Lichtschranke, Reflexionssensor, Laser oder induktiv stehen bereit, sodass der LR 10 exakt am Produkt auslöst und auch auf glänzenden, dunklen oder metallischen Oberflächen taktsicher arbeitet.

Unwindeinheit

Für den LR 10 halten passende Unwindeinheiten die Bahnspannung konstant, verlängern die Laufzeiten und verkürzen Rollenwechsel, sodass der Prozess auch bei hohen Geschwindigkeiten stabil und ruhig läuft.

Halterung und Ständer

Mit verstellbaren Ständern und Halterungen lässt sich der LR 10 ergonomisch positionieren und reproduzierbar ausrichten, was die Integration an der Linie beschleunigt und Formatwechsel sichtbar vereinfacht.

Zusatzsteuerung

Encoder und Signale koppeln den LR 10 präzise an die Liniengeschwindigkeit, melden Rollenende rechtzeitig und liefern Zählerwerte, wodurch Platzierungssicherheit steigt und Ausschuss sinkt.

WEITERE ETIKETTENSPENDER MODELLE

LS10

Technische Daten

Etikettenbreite:
bis 100 mm S, bis 200 mm M

Medienbreite:
20 bis 107 mm S, 55 bis 202 mm M

Spendegeschwindigkeit:
bis 30 m pro Minute S, bis 20 m pro Minute M

Versorgung:
110 bis 230 V

Ausführung:
rechts oder links

Mehr Infos

RX 10

Technische Daten

Etikettenbreite:
100, 200 mm

Medienbreite:
bis 102 mm S, bis 202 mm M

Spendegeschwindigkeit:
bis 40 m pro Minute, bis 90 m pro Minute mit Hochleistungspaket

Versorgung:
110 bis 240 V

Ausführung:
rechts oder links

Mehr Infos
